建设单位：英国曼彻斯特城市亮点工程公司 设计单位：英国利物浦Shedkm建筑师事务所

建筑类型：349套排屋 建筑位置：英国索尔福德朗沃西烟囱花园

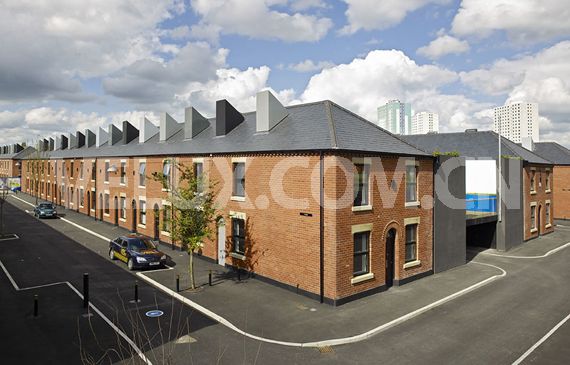

与现代节能型住宅不同的是，在早期建筑中烟囱比比皆是，同时也是温馨家庭生活的标志。日前，在位于英格兰北部的重建排屋项目中，烟囱被设计成了创意独特的采光井，使阳光直接照射到建筑物内部。

在“烟囱花园”的改造过程中，只有房屋规格和正面砖墙被保留了下来。屋顶的“采光烟囱”和内部平面图都进行了重新设计。 英格兰排屋改造典范 索尔福德是大曼彻斯特区的一部分，距离市中心约一英里，是北部地区旧房改造的重点之一。这一地区面积约37平方英里，是有名的贫民窟，人们的失业率也很高。城市亮点公司联手设计师Shedkm合作的项目就在索尔福德矮房区朗沃西地区。在这个像蜘蛛网一样密密麻麻的排屋区中，他们希望推出自己的改造项目。 烟囱花园由近400个错综复杂的排屋构成，靠近有轨电车，与内城点缀城市天际线的高楼大厦相比，设计师们需要另辟蹊径，来改造这个破烂、拥挤不堪的区域，使之成为优美宜居的典范。 Shedkm建筑师事务所的与维斯顿与城市亮点公司合作，在索尔福德市政厅、英格兰合伙人协会和西北地区政府机构的支持下，他们筹集了2,600万英镑，并于2004年12月开始现场施工。通过维斯顿开始了不懈的工作，四年后，烟囱花园项目竣工，生活设施齐全，并与原来相邻的建筑分离开来。 社区街道宽阔整洁，新安装有电动护栏，只有拥有密码的人才可以顺利驾车进出。过去，这里的墙壁上到处是乱写乱画，野生动植物在混凝土裂缝中爬进爬出，如今，优美舒适的环境使人很自然就能体会到设计师付出的辛勤劳动。 排屋砖墙进行了重新粉刷，砌砖颜色设计参考了现代心理学原理，采用了现代风格的灰色、白色和黑色，白色后墙，屋顶由灰瓦构成。在这里，你既可以体味到现代风格，又可以观察到维多利亚时代的历史痕迹，强化了人们对维多利亚时代文化的回忆，这也是近年来英国文化中的一种趋势。

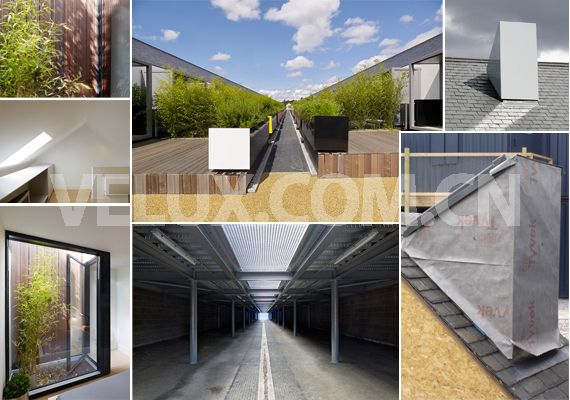

每一平方厘米都得到了充分利用 设计师保持了原来房屋的规模，对单元的面积进行了全新的设计，从62平方米到100平方米不等。在设计过程中，设计师尽可能将不必要空间进行省略整合，哪些是1平米厘米，例如浴室中都没有使用下陷式浴盆。 建筑师将房屋的使用空间进行了颠倒，厨房和客厅放在了二层，而卧室则放在了一层。在改造后的设计中，一层的两个卧室十分紧凑，放弃起居室用途，更加突出了卧室睡觉的基本功能。这是对英国人熟知的“两上两下”四房间排屋结构的一种变化，在乡村别墅、郊区和高层建筑出现以前，这种传统结构的工业化住房形式在内城区内十分普遍。 Shedkm事务所设计了两种单元类型，一种是在二层上设有厨房和餐厅，并加设开放式阁楼，从而增加了一个房间。另外一种是设有较大开放式起居和工作空间，将较小厨房建在阁楼中。托马斯认为，设置阁楼是提供真实和虚拟额外空间的关键。 历史上的排屋都设有一个具有多种用途的后院。未改造前，位于两排房屋之间的空地用处是货棚和菜地。建筑师舍弃了后院结构，将后院改造成了车库，通过搭建屋顶将这一空间覆盖起来，并与对面的排屋相连。二层设置为一个公共花圃平台，成为房屋空间进一步向外延伸的一部分。在新设计中，排屋二层玻璃窗朝向共用的花圃平台，通过花坛将社区平台分开，使住户创造了一些私密空间的感觉。在花圃平台人们可以种植花草、植物或者设置木板露台。炎热的夏季，这里将是一个相当舒适的公共或私有休闲空间，它是否能完全替代花园还是一个未知数。

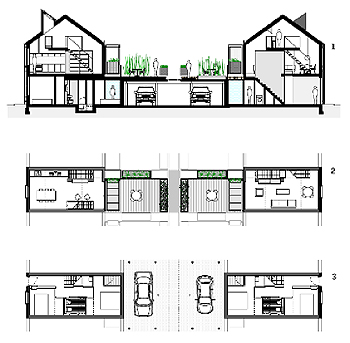

1.横切面 2.二层平面图 3.一层平面图
烟囱改为透光天井 原来的烟囱已不再具有烟囱功能，而是被创造性地改造为采光天井，从而使房屋实现了英国人所谓的“采光权”。威卢克斯公司的设计师参与了细节改造设计，通过在倾斜面安装威卢克斯的屋顶窗，导入的光线照亮了原本黑暗的卧室或厨房，而可中悬开启的屋顶窗，使室内形成真正的“烟囱效应”，从而提升了室内舒适度。托马斯说它们是“现货供应”的采光井，“使用方式独特，会使人获得意外和惊喜”。屋外的假烟囱是整个排屋区最显著的特征之一，因为外形奇特常常引得路人驻足观望，进一步突出了排屋二十一世纪维多利亚别墅的特质。也许，没准哪一天这些排屋被人们称为采光井别墅花园。 案例更多内容请参看《日光与建筑》第六期经典案例。

威卢克斯 威卢克斯作为建筑自然采光方案提供者，一直致力于以透过屋顶的阳光和新鲜的空气，来引领舒适居住环境的潮流。了解更多建筑采光方案，联系我们 400 707 6001  0316-6072727.
